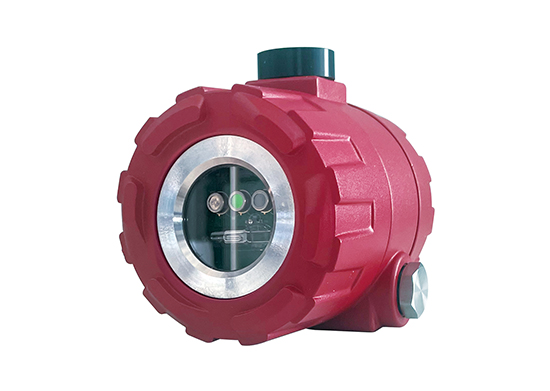

点型红外火焰探测器JW-TC27

产品概述

点型火焰探测器（红紫外以下简称探测器）属于防爆智能型 火灾探测设备，它运用了先进的多红外传感技术（MIR)，使用 具有窄带滤波的不同波长的红外传感器，其中一只传感器工作 在反映火焰信息的中心波长，另外两只传感器监视环境中的其 他红外辐射，结合火焰的闪烁特征，通过高性能的微处理器和 先进的数学算法模型进行运算分析，使得只有符合火焰特征的 辐射频谱才会被确认为火警，而其他的干扰因素形成的假火警 信号则会被排除。本探测器能够对日光、闪电、电焊、人工光 源、环境（人等）、热辐射、电磁干扰、机械振动等干扰有很 好的抑制，从而实现了对火焰信号的快速响应和准确识别。本 探测器采用非接触式探测，灵敏度现场可调，提供无源接点、 标准电流输出和总线接口与火灾报警系统相连接。

本探测器适用于无烟液体和气体火灾、产生烟的明火以及 产生爆燃的场所。例如：航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工 企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物 含碳物质的其他场合。本探测器根据GB3836.1-2010《爆炸性气体环境用电气设 备 第 1部分：通用要求》、GB3836.2-2010《爆炸性气体环境 用电气设备、第2部分：隔爆型“d”》的规定，制成隔爆型结 构，其防爆标志：ExdⅡCT6。适用于工厂具有ⅡA、ⅡB、ⅡC 级，引燃温度组别为T1～T6组的1区、2区可燃性气体或蒸气与 空气形成的爆炸性混合物的场所。

外形及尺寸图（单位：mm）

型号和主要技术参数

防爆要点

在进行探测器结构设计时充分考虑了当爆炸性混合物侵 入其内部，因某种原因发生爆炸时，不致引起分析仪外部的爆 炸性混合物爆炸的宗旨，从外壳强度和组成外壳各零部件的接合面间隙、长度以及限制外壳Z高表面温度等关键条件着手，确保隔爆性能。

隔爆外壳精加工后，进行静压试验，试验压力为1.5MPa，历时10～12S，试验结果以不滴水为合格。

隔爆接合面参数符合GB3836.2-2010的要求；隔爆面是产品的重要防爆措施，使用及维修时应注意保护隔爆面，不得磕 碰、划伤。

探测器正常运行时，其外壳高表面温度不超过60℃。

探测器内Z小电气间隙为6mm，带电部件与外壳之间z小爬电距离为10mm。

探测器的内外接地是确保其安全运行的重要措施，接地端子分别设在控制箱内外部，旁边有接地 标志“〨”。

探测器外壳的明显部位有“严禁带电开盖”字样的警告牌 探测器安装于外力冲击冲击不到的场所。

接线方式

所有信号线和电源线宜采用截面积大于1.0mm 2 的导线，并严格按规范要求进行布线，其中探测器外壳应良好接地。探测 器接线定义见下表：

探测器安装方式

保护区域

* 保护区域：如上图所示的3D锥形视野。

* 探测器可探测的火警满足平方反比定律：探测器距离增 加一倍，那么只有1/4的辐射可能到达探测器。

安装原则

* 探测器安装布线时，应使所监视的区域处于视场角的有 效范围内；

* 探测器安装面应当牢固、抗震；

* 探测器附近避开高温物体安装；

* 探测器的安装应尽可能避免障碍物的阻挡，对于外形横、纵尺寸不超过0.5米的障碍物，探测器距障碍物的距离不小于2.5米；对于外形尺寸超过0.5米且无法避免时，应适当增加探测器的数量。

安装方式

用户可自行将探测器可安装在墙上、天花板或固定架上，也可选用我公司的安装支架。采用我公司安装支架的安装方式见下图，探测器可根据保护对象的位置左右转动±90°，上下转动±45°，探测器位置调节完毕后应将安 装支架的固定螺栓拧紧。安装时建议探测器的监视透过窗朝向要偏下，以减少灰尘的堆积。探测器距离监视目标可根据火灾特性而定，一般不小于1.5m；探测器安装高度一般不小于2.5米。

探测器采用四个M6螺栓固定。 探测器的安装方法如下：将探测器的底座牢固地固定在要安装的位置上。

安装方式如下图示：

使用和维护

1)  探测器上电即正常工作；火警发生时，指示灯变为红色。

2) 探测器接入系统时，应提前完成其测试工作：将火焰处 于探测器的有效视角范围内，持续快速抖动火焰或煽动 火焰，使火焰连续闪烁，观察其报警功能和探测距离。

3) 要经常检查探测器窗口玻璃表面是否清洁，须定期擦拭。探测器窗口玻璃不清洁会影响探测器的灵敏度，严重时

可能造成探测器发生火情时不报警。

4) 严禁在探测器带电状态下打开盖子；进行清洁前，请暂时将探测器停止工作，切断要进行维护的区域或系统的 逻辑控制功能，以免无为的报警联动。

5) 禁止使用非规定的探测器工作电源，以免损坏探测器。

6) 探测器接线要牢靠无误；探测器屏蔽线丝网连接外壳，接地应牢固。

7) 用户不可随意拆卸探测器，以免造成不必要的损失。
