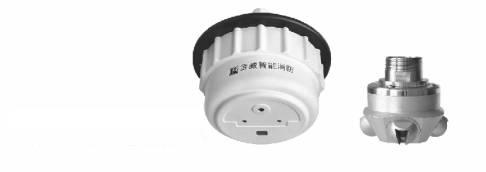

自动跟踪定位射流灭火装置

1. 概述

ZDMP0.25/5S-(JW06)/ZDMP0.25/10S-(JW08)自动跟踪定位射流灭火装置，将计算机技术、多波段火灾传感技术、信号处理技术有机地结合在一起，对其保护范围内的火灾情况进行不间断的监视、分析和判断，一旦确认火灾发生，会立即开启阀门并启动水泵喷水灭火，同时发出警报。将火源扑灭后，装置会自动停止射水。本装置既可扑灭火灾，又可有效避免水渍损失，是现代化、智能型主动射水灭火设备。

2. 特点

· 发现火情早，扑救火灾准确、及时；

· 火灾探测与联动控制高度一体化，不需要外接控制模块；

· 远程总线检测和参数整定，系统调试及维护简单、方便；

· 圆形密集洒水，能有效防止火灾蔓延；

· 喷头与探测组件分体设计，有利于工程应用并降低工程造价；

· 供水、供电管路简单，有利于工程设计和施工；

· 火灾扑灭后自动停止射水，有效避免水渍，减少损失。

3.基本参数与探测组件对外引线定义

3.1基本参数

3.2探测组件对外引线定义

1．保护接地线1条，黄绿色；

2．探测器交流电源线2条，红色为火线，黑色为零线，为探测器提供220V交流电源；

3．电磁阀交流电源线2条，绿色为火线，灰色为零线，为电磁阀输入电源；

4．电磁阀控制线2条，黄色，为电磁阀提供220V交流电源；

5．报警控制线2条，蓝色，为一对无源输出线；

6．通讯线2条，由红色线和蓝色线组成的双绞线，其中红色线为正极，蓝色线为负极。

4.注意事项

· 不得将导线功能混淆。

· 装置的外接导线应设接线盒，采用压接或焊接，焊接时不得用腐蚀性焊剂。

· 装置的外接导线应采用金属软管保护。

· 传感器镜片应保持清洁。

· 装置不宜安装在正常情况下有明火和紫外线强烈的场所。

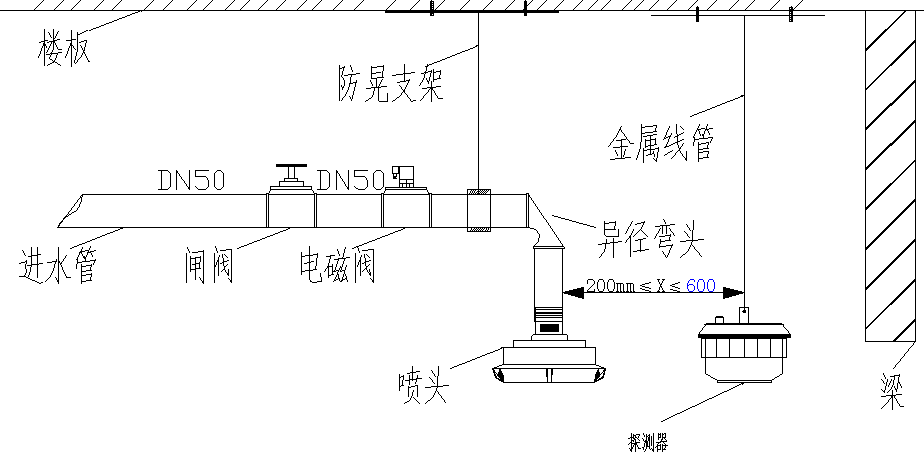

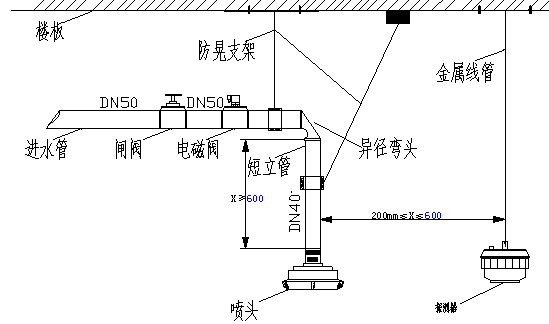

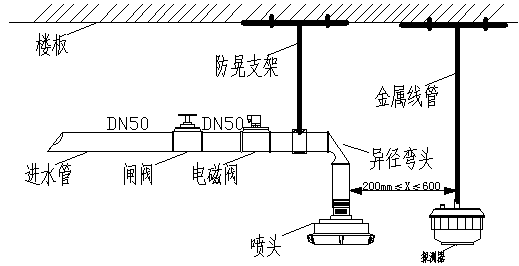

一、安装示意图：

二、安装说明：

将闸阀、DN50电磁阀安装在管道上，然后安装大流量喷头及探测器，探测器及喷头安装完成后应保持垂直向下，严禁倾斜，以免影响探测及喷头工作时正常旋转。安装方式参照安装示意图

★安装注意事项：

1.电磁阀安装后严禁倾斜，应保持水平。

2.安装喷头及探测器时严禁用工具敲打喷头及探测器。

3.喷头及探测器应垂直向下安装，严禁倾斜。
