防爆手操盘

制技术等有机的结合在一起。采用双路CAN和RS485通讯技术，上连集中控制主机，下接自动跟踪定位射流灭火装置，是集中控制主机与自动跟踪定位射流灭火装置间的桥梁，而且可单独完成对区域内装置的完整控制。采用单片机进行控制，通过CAN总线与控制主机进行通讯,实现远程操作和控制，上传手动控制盘分区内灭火装置的各种状态；同时可接受主机的各种控制命令，执行对装置各种操作，如自/手动设置、调整炮口的方位、启动/关闭电磁阀、复位等；可控制分区内灭火装置电源和JW-SCP Ex手动控制箱，是将计算机技术、信号处理技术、通讯技术、自动控电磁阀电源；可显示分区内火警、485设备故障、CAN通讯故障、电磁阀电源指示、自/手动、启阀、启泵等状态；可输出火警信号、启泵信号、有源声光控制信号等。

技术指标

工作电压：AC220V

功    耗：10W

通讯方式：RS485/CAN

安装方式：壁挂式

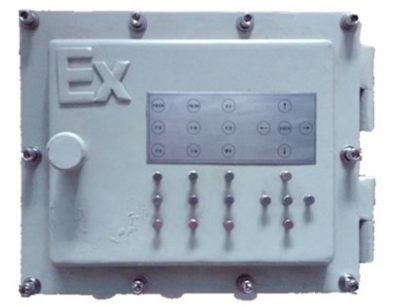

控制面板示意图

面板按键操作

（1）水炮选择键：

  手动控制盘控制区域内的装置，每台水炮都有地址，反复按此键选择要控制的水炮地址，对其进行各种操作。

（2）手动/自动：用于手动和自动状态切换，当处于自动状态时，水炮会自动探测火源，自动定位，自动开阀启泵喷水等一系列动作。当处于手动状态时，其一样会启动探测定位火源并报警，但是不会启阀启泵喷水等动作，可手动开闭阀，启停泵。

（3）定位：启动灭火装置进行自动定位。

（4）开泵关泵：用于开启和关闭水泵。

（5）开阀关阀：用于开启和关闭阀门。

（6）柱状雾状：调节出水状态，喷嘴的柱状雾状的切换。（大炮JW50B/55B有此功能，小炮JW30B/35B没有）。

按“↑、↓、←、→”、“复位”、“启阀”、“自动定位”“启泵”等键操作灭火装置完成相应动作。

参数设置

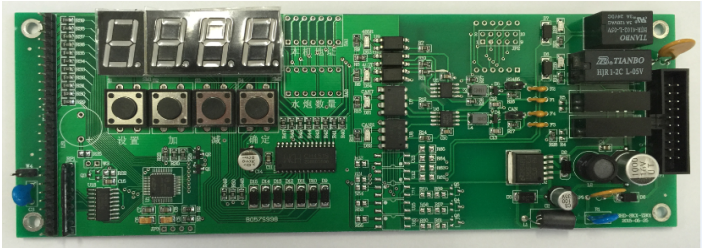

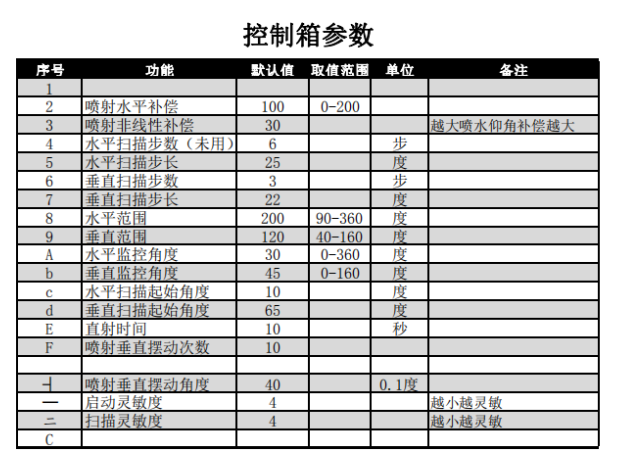

手动控制箱内有四个数码管四个微动按键，第 一位是设置参数选择按键，可选择不同参数,共0—E个参数选项（见附表），第二位是加键，第三位是减键，第四位是确认键，调整好参数后须按此键保存。

0：为本机地址，一台主机可以带多台手动控制盘，此参数是设定本控制盘的地址，不接主机应设置为零。

1：为装置总数，一台控制盘可以带4台JW30B/35B灭火装置，如果是JW50B/55B装置一个控制盘只能控制一台装置，此参数是设定本控制盘共控制几台灭火装置。以后的参数为出厂调试过，请不要随意改动，如有特殊现场需改动请联系厂家。

手动控制盘接线

1.上方右边接线端子为来自水炮主机的各类线，分别为CAN总线（区分极性），水炮电源线，电磁阀电源线，两组电源公用一组地线，特别注意CAN总线需要接带屏蔽的双绞线，手拉手式连接。（如果现场没有主机的话，则不要接CAN线）。

2.上方左侧接线端子为去往水炮的各类线，分别为RS485总线（区分极性），水炮电源线，电磁阀电源线，两组电源公用一组地线，特别注意485总线需要接带屏蔽的双绞线。

3.上方中间部分为给自动火灾报警系统的各类接口，分别为：

①声光报警（报警时输出24V，可直接接非编码声光报警器）。

②火警信号（开关量，报警时输出无源闭合信号）。

③启泵信号（开关量，需要启泵时输出无源闭合信号）。

4.下方左侧是外接24V开关电源的各种接口，（输入220V/AC,输出24V/DC）。此电源是为整个控制盘供电的开关电源，出厂已接好。

5.下方中间是急停按钮的插口，平时为闭合状态。

6. 视频线：视频线采用与视频监控系统相同的布线方式，传输根据工程需要选择不同介质，视频信号从每个装置的加电盒传输至集中控制主机视频管理系统。

7通信总线：CAN、485总线采用带屏蔽的双绞线，手拉手的连接方式。

注意：无论在自动还是在手动状态，如果发现灭火装置有误报警或误动作的情况时，可到现场或通过主机远程对灭火装置进行急停操作，也就是切断电磁阀的供电或控制盘打开门后拉下电磁阀电源开关，这样灭火装置不会再喷水。恢复这各开关，电磁阀会再上电，所以要注意：先将灭火装置复位后再重新打开电磁阀开关，否则有危险！

运行及维护

上电前务必检查各连线是否正确，然后打开装置电源、电磁阀电源，灭火装置应复位到初始状态，运行灯闪亮。

如果上电后出现通讯故障（CAN、RS485），应关闭装置电源和电磁阀电源，检查RS485通讯线的A、B有无接反、开路，CAN总线的H、L是否接反、开路，重新上电，如仍出现通讯故障，请与厂家联系。

调试时注意控制盘一定要处于手动状态，以免当误操作时灭火装置喷水造成财产损失。
