一.概述

自动跟踪定位射流灭火系统JW-JZ-ZK集中控制主机是整个灭火系统的重要组成部分。 它由电脑控制板、电源控制板、图像显示视频管理系统和UPS电源等部分组成。通过该装置可以实现远程对灭火装置进行控制,可手动打开电磁阀、控制装置炮口的上下左右旋转方向,对准火源,进行灭火;自动状态下当有火灾发生时,输出火警、声光报警信号,同时启动水泵,打开电磁阀,数码管会显示出发生火灾的手动控制盘号和对应的装置号,并具有系统通信总线故障自我诊断显示功能,使用该主机还可以通过视频监控系统查看现场火情,并手动控制灭火装置进行灭火。本集中控制主机可以实时记录现场图像。

二.控制装置的参数

参数名称

单位

参数值


标准工作电压

V

AC220 V

装置的功耗

W

5(控制主机板)

工作环境温度

0℃~50℃

工作环境相对湿度

RH

20~95%PH(42℃±2℃)

装置的长度

cm

110cm

装置的宽度

cm

  980cm(含台面)

装置的高度

      cm

133cm

装置的重量

(UPS电源除外)

Kg

75KG

三.系统组件

集中控制装置

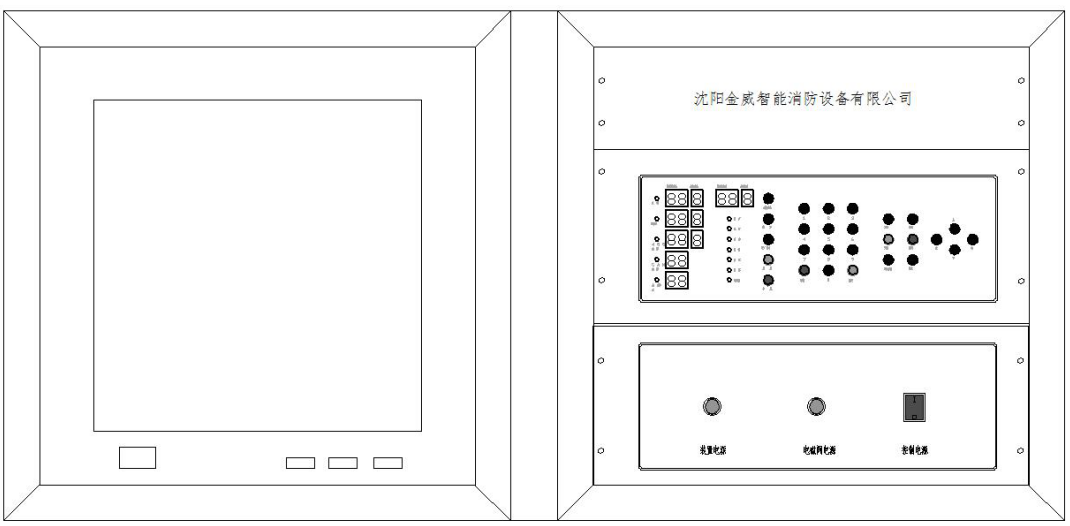

琴台式集中控制装置控制面板图

1控制主机板

1.1功能结构

灭火装置集中控制主机以CAN总线的方式管理现场手动控制盘,最多可管理99台手动控制盘,每台手动控制盘以485总线的方式管理一个防火分区,一个防火分区最多可带4台JW30B/JW35B自动跟踪定位射流灭火装置,大炮JW50B/JW55B可带1台。

1.2指示灯与数码管

⑴ 火警指示灯与数码管: 当装置出现火灾的时候会显示手动控制箱的地址和对应的装置号,如多个装置报警将循环显示报警信息,同时火警指示灯点亮。

⑵阀状指示灯与数码管:显示某个手动控制盘对应的某装置的阀门状态,打

开阀门点亮指示灯。

⑶ 485总线通信指示灯与数码管:显示某个手动控制盘与所带装置的485总线通

信状态,如有故障点亮指示灯。

⑷CAN总线通信指示灯与数码管:显示控制主机与某个手动控制盘间的CAN总线状态,如有故障点亮指示灯。

⑸水流指示灯与数码管:显示某个手动控制盘区域管线水流状态,有水流信号点亮指示灯。

1.3.按键

(1)选择地址:选择具体某一手动控制盘及其所控制某一台水炮装置,如按选择键后输入装置地址,按确定键确认输入,后再输入装置号按确定键,即完成了对某装置的选择。

(2)消声:消除主机报警声音。

(3)手/自动:对手动或自动控制状态进行切换。

(4)启泵:远程控制水泵启动。

(5)停泵:远程控制水泵停止。

(6)数字“0”~“9”,选择地址时使用。

(7)柱状:控制水炮出水形状按下为柱状(仅针对JW50B/55B)。

(8)雾状:控制水炮出水形状按下为雾状(仅针对JW50B/55B)。

(9)开阀:控制阀门开。

(10)关阀:控制阀门关。

(11)远程启动:使当前选中的灭火装置进行强制启动定位。

(12) 复位:当控制主机板显示界面手动控制盘地址与水炮地址分别处于“00”“0”状态下,使主机复位,所有灭火装置返回初始状态。当显示界面控制箱地址与水炮地址处于除“0”外具体某台装置序号下,只对当前选中的灭火装置进行复位操作。

(13) “↑、↓、←、→”:控制水炮垂直方向上、下转,水平方向左、右旋转。

(14)确定:输入完现场手动控制箱地址和装置地址后按确定键后有效。

(15)主板后面“设置”按键,按此键数码管闪烁,然后输入主机所要控制的手动控制盘数量,然后按确认键输入完毕。

2 电源控制板

操作顺序,首先打开UPS电源,那么控制柜既接入电源;然后打开控制电源,控制主机得电再依次打开装置电源、电磁阀电源,那么装置和电磁阀已经供电;整个系统进入运行状态。

3 UPS电源

当控制柜外部市电停止供电的时候,将自动切换到UPS备用电池供电,在备电时间内给系统供电。

4  视频监视器

视频管理系统可以通过视频查看火灾现场的具体情况,实时记录现场图像,并可以手动操作摄像头,改变摄像头的方位,对整个现场进行无死角的查看,有利于工作人员对火灾的处理。

四  安装说明:

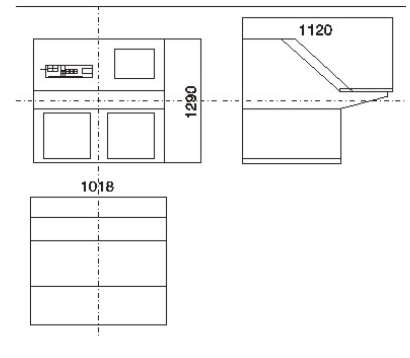

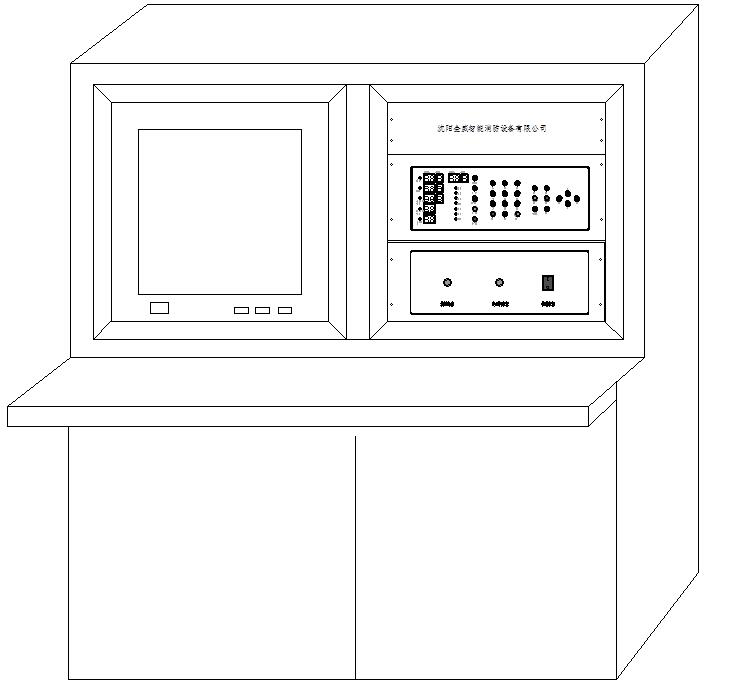

1.集中控制主机外形图如下

集中控制装置

集中控制装置

2.集中控制主机安装在消防控制中心,距周围物体应留1米维护空间。

五  接线说明:

1 视频线:视频线采用与视频监控系统相同的布线方式,根据工程需要选择不同传输介质,视频信号从每个装置的加电盒传输至集中控制主机视频管理系统。

2通信总线:CAN、485总线采用带屏蔽的双绞线,手拉手的连接方式。

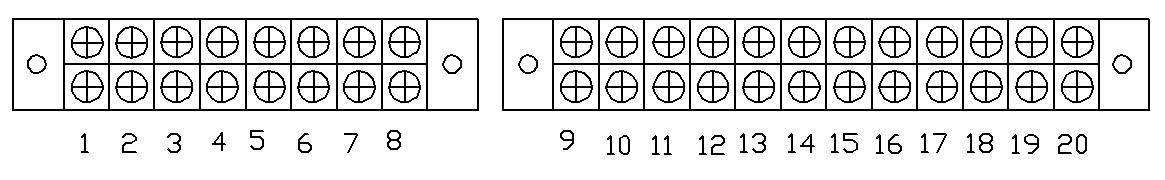

3.接线端子定义

集中控制装置

从左到右端子号为1-20

1:AC220V总输入火线(L)

2:AC220V总输入零线(N)

3:保护接地

4: 输出AC220V装置电源火线(L1)

5:输出AC220V装置电源零线(N1)

6:输出AC220V电磁阀电源火线(L2)

7:输出AC220V电磁阀电源零线(N2)

8:接地

9:启泵COM1

10:启泵NO1

11:启泵NC1

12:停泵COM2

13:停泵NO2

14:停泵NC2

15:泵反馈+

16:泵反馈-

17:CAN-H

18: CAN-L

19: 24V+

20: 24V-
