自动跟踪定位射流灭火装置

安装说明：

安装：

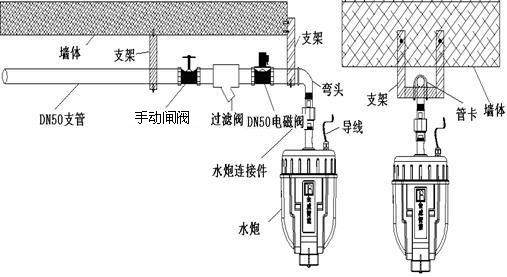

1.1 ZDMS0.6/5S-(JW23)自动跟踪定位射流灭火装置安装示意图如下：

1.2安装步骤：

首先将手动闸阀、过滤阀、DN50电磁阀水平安装在管道上，并固定好防晃支架，然后将异径弯头（DN50*25）与管道连接，短立管应安装防晃支架、再将水炮连接件的上连接体与异径弯头进行连接，最后将水炮（灭火装置）与上连接体进行对接并用管钳或活动扳手固定。

1.3安装注意事项：

1、电磁阀安装后严禁倾斜，应保持水平。

2、安装水炮（灭火装置）时严禁用手转动水炮或用其它工具敲打水炮或扳动水炮出水口，以免损坏水炮（灭火装置）。人为损坏厂家概不负责。

3、水炮（灭火装置）应垂直向下安装，严禁倾斜。

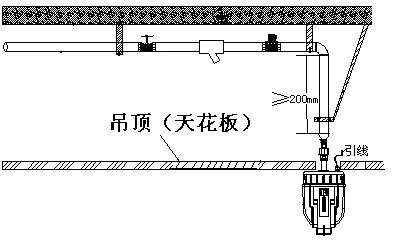

4、天花开口应大于80mm或260mm、保证水炮引线能正常引出。

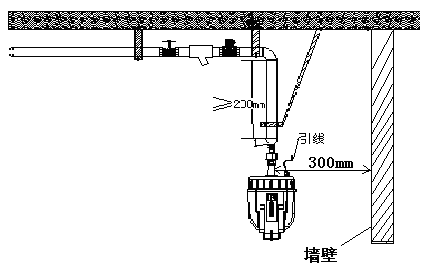

5、沿墙壁安装时，水炮（灭火装置）距墙宜大于或等于300mm，避免与墙壁产生磨擦。

1.2安装步骤：

首先将手动闸阀、过滤阀、DN50电磁阀水平安装在管道上，并固定好防晃支架，然后将异径弯头（DN50*25）与管道连接，短立管应安装防晃支架、再将水炮连接件的上连接体与异径弯头进行连接，最后将水炮（灭火装置）与上连接体进行对接并用管钳或活动扳手固定。

1.3安装注意事项：

1、电磁阀安装后严禁倾斜，应保持水平。

2、安装水炮（灭火装置）时严禁用手转动水炮或用其它工具敲打水炮或扳动水炮出水口，以免损坏水炮（灭火装置）。人为损坏厂家概不负责。

3、水炮（灭火装置）应垂直向下安装，严禁倾斜。

4、天花开口应大于80mm或260mm、保证水炮引线能正常引出。

5、沿墙壁安装时，水炮（灭火装置）距墙宜大于或等于300mm，避免与墙壁产生磨擦。

使用说明：

1. 概述

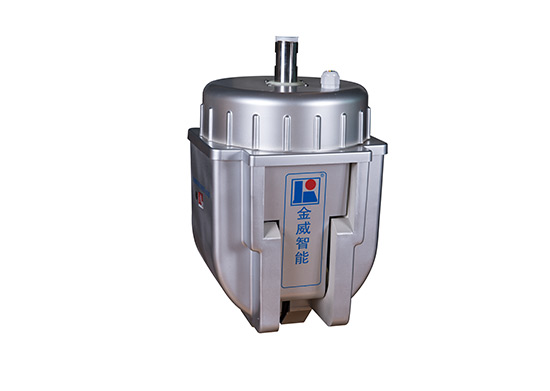

ZDMS0.6/5S-(JW23)自动跟踪定位射流灭火装置，将计算机技术、火灾传感技术、图象采集与信号处理技术、机械传动技术有机地结合在一起，一旦确认在其保护范围内发生火灾，该装置会立即启动，对火源进行扫描和精 确定位，并启动水泵喷水灭火，同时发出警报。将火源扑灭后，装置会自动停止射水。在灭火过程中，控制室值班人员可根据装置传回的现场图象对装置进行远程人工控制，使得灭火过程更加安全可靠。本装置既可扑灭火灾，又可有效避免水渍损失，是现代化、智能型主动灭火设备。

2. 特点

· 发现火情早，扑救火灾准确、及时；

· 火灾探测与联动控制高度一体化，不需要外接控制模块；

· 火灾现场图象采集与总线传输，有利于人工操作与控制；

· 远程总线检测和参数整定，系统调试及维护简单、方便；

· 整体密封，防尘效果好；

· 柱形射水，灭火效率高，保护范围广；

· 供水、供电管路简单，有利于工程设计和施工；

· 火灾扑灭后自动停止射水，有效避免水渍，减少损失。
